Consuel France : mise à la terre photovoltaïque sous 100 ohms

Oui, la mise à la terre et les liaisons équipotentielles d’une installation photovoltaïque sont obligatoires en France, et le Consuel les contrôle avant toute mise en service. La conformité repose sur trois piliers : le respect de la NF C15-100 et de l’UTE C15-712-1, la liaison effective de toutes les masses métalliques, et des mesures de continuité et de résistance de terre dans les valeurs attendues.

---

En bref:

• La liaison à la terre doit couvrir tous les éléments métalliques accessibles comme les cadres, supports, coffrets, onduleurs et batteries pour éviter un refus lors du contrôle Consuel.
• La résistance de la prise de terre doit rester sous 100 ohms, et la continuité électrique doit être mesurée autour de 1 à 2 ohms pour garantir la conformité et la sécurité de l’installation.
• Le choix du schéma de mise à la terre dépend du type d’onduleur (string, micro-onduleurs, optimiseurs ou stockage) et doit respecter les schémas spécifiques à chaque configuration.
• Le dimensionnement des conducteurs de protection en cuivre cuivre doit suivre les abaques normatifs, généralement 6 mm² pour une liaison équipotentielle et 16 mm² selon la résistivité du sol.
• La vérification de la mise à la terre doit être effectuée au moins tous les trois à cinq ans, en contrôlant la résistance du sol, l’état des connexions, et en conservant tous les rapports de mesure.

---

Table des matières

• Quels éléments d’une installation photovoltaïque doivent être reliés à la terre ?
• Que vérifie le Consuel selon la NF C15-100 et l’UTE C15-712-1 ?
• Comment adapter le schéma de mise à la terre selon votre installation ?
• Quelles sections de conducteurs et quels matériaux utiliser ?
• Quelles mesures et quels contrôles le Consuel exige-t-il avant mise en service ?
• Quelles bonnes pratiques garantissent une mise à la terre durable ?
• À quelle fréquence contrôler la mise à la terre après l’installation ?
• Notre méthode pour garantir une mise à la terre conforme
• Anticiper la mise à la terre dès l’étude évite bien des mauvaises surprises
• Demandez un devis pour une installation avec mise à la terre conforme dès l’étude
• Sources
• Questions fréquentes

Quels éléments d’une installation photovoltaïque doivent être reliés à la terre ?

Un contrôleur Consuel ne regarde pas seulement vos panneaux. Il vérifie que l’ensemble des masses métalliques accessibles forme un réseau continu et relié à la terre, sans coupure ni improvisation de chantier.

Les éléments concernés couvrent presque toute la structure de l’installation :

• Les cadres et supports métalliques des modules, qui doivent être interconnectés entre eux puis reliés au réseau de terre général.
• Les rails de fixation, souvent négligés alors qu’ils conduisent l’électricité tout autant que les cadres.
• Les coffrets de protection AC et DC, dont le boîtier métallique doit être mis à la terre.
• Les onduleurs, qui disposent généralement d’une borne de terre dédiée à ne jamais laisser flottante.
• Les batteries et leurs canalisations métalliques, quand l’installation intègre du stockage.

En dehors de ces cas précis, une masse non reliée entraîne presque systématiquement un refus lors de l’examen, avec un rapport de non-conformité et une nouvelle visite à programmer.

Que vérifie le Consuel selon la NF C15-100 et l’UTE C15-712-1 ?

Le Consuel délivre l’attestation de conformité indispensable avant la mise en service d’une installation raccordée au réseau. Cette attestation ne porte pas uniquement sur le raccordement électrique : elle valide aussi la mise à la terre, la liaison équipotentielle et le dimensionnement des conducteurs de protection.

La NF C15-100 fixe le cadre général des installations basse tension, tandis que le guide UTE C15-712-1 détaille les spécificités du photovoltaïque : schémas de liaison, sections minimales, étiquetage des circuits DC et AC. Le contrôleur vérifie concrètement :

• La continuité électrique entre chaque masse métallique et la prise de terre.
• La cohérence entre le schéma électrique fourni et l’installation réelle.
• Le respect des valeurs limites de résistance et de continuité.
• L’étiquetage réglementaire des tableaux et coffrets.

Repère normatif : les guides techniques retiennent généralement une continuité des conducteurs de protection inférieure à 1 ou 2 ohms et une résistance de la prise de terre restant sous 100 ohms.

Une non-conformité retardée n’a rien d’anodin. Sans attestation Consuel, Enedis refuse le raccordement, et certains assureurs peuvent invoquer l’absence de conformité en cas de sinistre électrique. Mieux vaut intégrer ces exigences dès l’étude technique, un point que notre guide de mise en conformité détaille pas à pas.

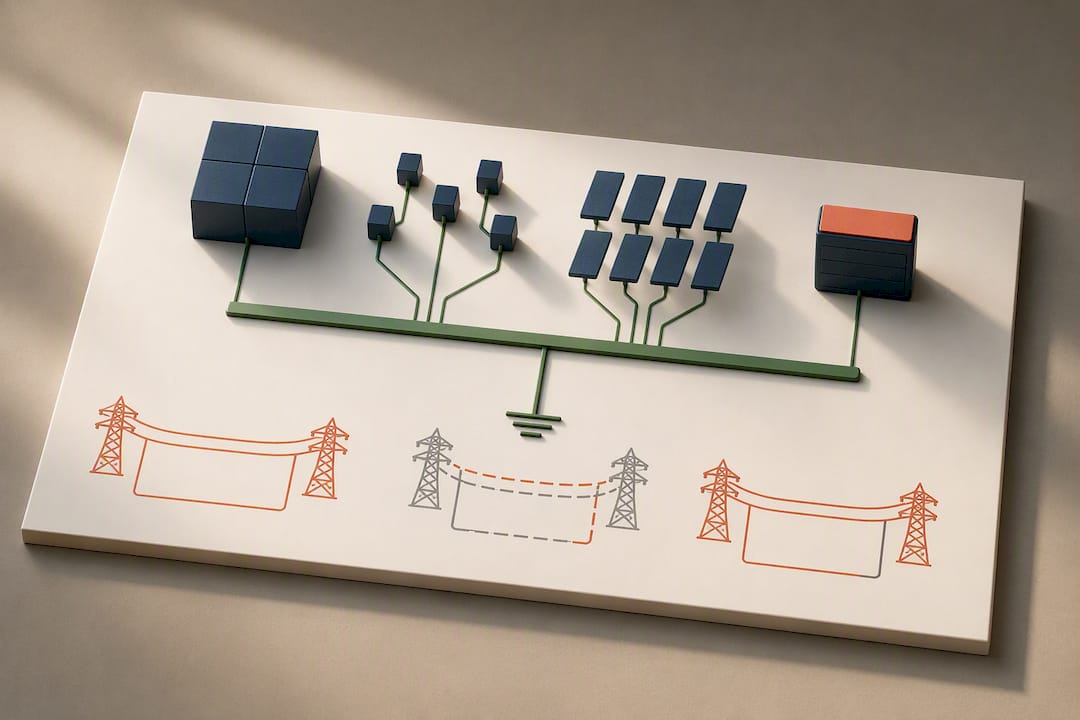

Comment adapter le schéma de mise à la terre selon votre installation ?

Le schéma de liaison à la terre ne se dessine pas de la même façon selon que vous installez un onduleur string classique, des micro-onduleurs, des optimiseurs de puissance ou une installation avec stockage. Le guide ministériel sur les systèmes photovoltaïques détaille ces schémas selon le régime de neutre retenu.

Côté AC, l’installation suit le schéma de liaison à la terre du réseau public : TT dans la grande majorité des maisons individuelles, parfois TN ou IT dans certains contextes industriels. Ce choix conditionne le calibrage des dispositifs différentiels et la façon dont le défaut d’isolement sera détecté.

Côté DC, certains onduleurs appliquent une mise à la terre fonctionnelle d’une des polarités, une pratique encadrée qui exige des précautions particulières : elle ne s’improvise pas et doit suivre les préconisations du fabricant, sous peine de créer un courant de fuite permanent ou de fausser la détection d’isolement.

Selon la configuration retenue, les priorités changent :

• Onduleur string classique : un seul point de mise à la terre fonctionnelle DC si prévu par le fabricant, liaison équipotentielle de tous les cadres jusqu’au coffret AC.
• Micro-onduleurs : chaque micro-onduleur dispose d’une borne de terre à raccorder individuellement, avec continuité à vérifier module par module.
• Optimiseurs de puissance : la continuité mécanique entre rails et cadres devient critique, car les optimiseurs ne changent rien à la mise à la terre du champ photovoltaïque proprement dit.
• Installations avec batterie : le boîtier de stockage et ses canalisations métalliques rejoignent le même réseau de terre que le reste de l’installation, jamais un circuit séparé.

Quelles sections de conducteurs et quels matériaux utiliser ?

Le dimensionnement des conducteurs de protection ne se choisit pas au hasard. Les abaques de l’UTE C15-712-1 donnent la section exacte selon le courant de court-circuit et la longueur du câble, mais quelques repères usuels reviennent souvent sur un chantier résidentiel :

• 6 mm² pour une liaison équipotentielle domestique classique entre masses.
• 16 mm² pour certaines prises de terre selon la nature du sol et la résistivité mesurée.
• Ces valeurs restent indicatives : seul l’abaque normatif correspondant à votre configuration donne la section réglementaire.

Le cuivre nu reste le matériau de référence pour les conducteurs de terre enterrés, car il résiste mieux à la corrosion qu’un conducteur isolé mal protégé aux extrémités. Les connexions doivent être protégées contre l’oxydation, notamment sur les toitures exposées aux embruns ou à l’humidité persistante.

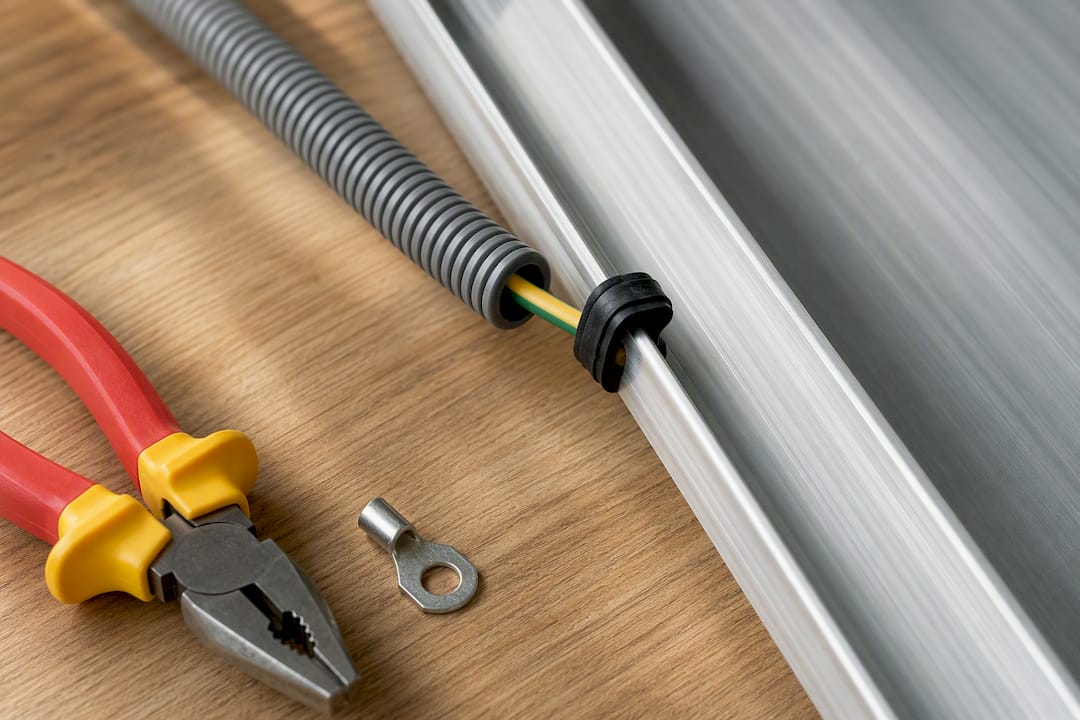

Conseil de pro : repérez chaque conducteur de terre avec une gaine vert et jaune dès la pose, même sur les sections qui resteront invisibles une fois le chantier terminé. Un contrôleur Consuel qui ne peut pas identifier visuellement un conducteur de protection a toute légitimité pour le signaler comme anomalie.

Le passage des câbles mérite aussi une attention particulière : évitez les frottements sur les arêtes métalliques des rails, qui finissent par user l’isolant et créer un point de fuite avec le temps.

Quelles mesures et quels contrôles le Consuel exige-t-il avant mise en service ?

Deux tests dominent l’examen technique d’une installation photovoltaïque, et les deux portent directement sur la mise à la terre.

1. La continuité des conducteurs de protection. Elle se mesure à l’ohmmètre entre chaque masse et la barrette de terre. La cible retenue par de nombreux guides pratiques se situe autour de 1 ohm, parfois jusqu’à 2 ohms selon la configuration et la longueur des liaisons.
2. La résistance de la prise de terre elle-même. Les documents techniques du Consuel et les guides pratiques retiennent un repère courant sous 100 ohms, une valeur qui dépend fortement de la nature du sol.

À retenir : ces deux valeurs, continuité et résistance de terre, constituent le socle des essais normalisés type MST 13 réalisés par de nombreux installateurs avant la visite officielle.

Le Consuel demande également des pièces justificatives précises : schéma électrique unifilaire, attestation de l’installateur, et parfois le rapport de mesure lui même quand l’installation intègre du stockage ou une architecture complexe. Notre guide pour réussir le contrôle Consuel détaille les documents à préparer en amont pour éviter un aller-retour inutile.

Quelles bonnes pratiques garantissent une mise à la terre durable ?

La continuité électrique se joue autant sur la qualité des connexions que sur le choix des matériaux. Une pince mal serrée aujourd’hui devient un point de résistance élevée dans trois ans, invisible à l’œil mais parfaitement détectable à l’ohmmètre.

Quelques réflexes limitent ce risque :

• Utiliser des pinces de mise à la terre certifiées pour usage photovoltaïque, jamais des connexions improvisées avec des colliers standards.
• Vérifier la continuité à la masse sur chaque contact structurel, avec une valeur cible sous 0,1 ohm pour les points de connexion mécanique.
• Raccorder le parafoudre au même réseau de terre que l’ensemble de l’installation, sans créer de circuit séparé qui provoquerait une différence de potentiel lors d’un impact de foudre.
• Choisir un parafoudre de type 1 ou type 2 selon l’exposition du bâtiment, en cohérence avec les recommandations sur la coordination parafoudre et terre.

Conseil de pro : après serrage, marquez chaque connexion avec un repère de couple, même artisanal (trait de peinture). Cela permet de détecter en un coup d’œil, lors d’une visite de maintenance future, si une vis s’est desserrée avec les cycles thermiques du toit.

À quelle fréquence contrôler la mise à la terre après l’installation ?

Une mise à la terre conforme le jour du Consuel ne le reste pas indéfiniment sans entretien. Le cuivre s’oxyde, les vis se desserrent sous l’effet des dilatations thermiques, et la résistivité du sol varie avec les saisons.

1. Inspection visuelle annuelle : vérifiez l’état des connexions accessibles, l’absence de corrosion visible et le bon serrage des cosses.
2. Test complet tous les trois à cinq ans, ou plus tôt après un événement notable comme un orage violent, des travaux de toiture ou une extension de l’installation.
3. Vérification immédiate en cas de signe d’alerte : trace verdâtre sur une connexion cuivre, augmentation soudaine de la résistance mesurée, ou vis visiblement desserrée.

Conservez chaque rapport de mesure. Ces documents servent autant pour l’assurance en cas de sinistre que pour comparer l’évolution de la résistance de terre dans le temps, un indicateur souvent plus parlant qu’une valeur isolée. Notre guide d’entretien des panneaux solaires reprend ce calendrier de vérification en détail.

Notre méthode pour garantir une mise à la terre conforme

Nous ne traitons pas la mise à la terre comme une formalité de fin de chantier. Le diagnostic initial intègre la nature du sol et la configuration électrique du bâtiment, ce qui permet de produire un schéma électrique dédié avant même de poser le premier rail.

Sur le terrain, les liaisons équipotentielles sont réalisées au fur et à mesure de la pose, plutôt qu’en une seule opération de reprise en fin de chantier, une méthode qui limite les oublis sur les masses difficiles d’accès. Les mesures de continuité et de résistance de terre sont effectuées avant le départ, avec un rapport remis pour le dossier Consuel.

L’accompagnement couvre les 12 départements en Nouvelle-Aquitaine, avec des modules français Voltec Solar et un suivi administratif complet. Si vous demandez un devis, vérifiez que l’installateur détaille explicitement le raccordement des masses, la coordination du parafoudre et la remise d’un rapport de mesures signé.

Anticiper la mise à la terre dès l’étude évite bien des mauvaises surprises

Nous constatons régulièrement le même scénario : un devis chiffré sans jamais mentionner la section de conducteurs de terre ou le schéma de liaison retenu, puis un refus Consuel qui oblige à reprendre le chantier après coup. Ce genre de retard coûte plus cher que l’anticipation elle même, en temps comme en argent.

La conformité de la mise à la terre n’est pas qu’une case à cocher administrative. Elle protège directement les personnes qui vivent dans la maison contre les défauts d’isolement, et elle conditionne la validité de votre couverture d’assurance en cas d’incident électrique. Un schéma bien pensé au stade de l’étude coûte quelques échanges avec votre installateur. Un schéma corrigé après un refus Consuel coûte une intervention supplémentaire, souvent en urgence.

Avant de signer un devis, demandez systématiquement à voir le schéma de liaison à la terre prévu pour votre configuration.

— FranceHabitatENR

Demandez un devis pour une installation avec mise à la terre conforme dès l’étude

La mise à la terre est intégrée dans chaque étude technique, pas en dernière minute avant la visite du Consuel. Le diagnostic est réalisé, les liaisons équipotentielles dimensionnées, les modules Voltec Solar fabriqués en France posés, puis un dossier de mesures complet est remis pour la demande d’attestation.

Des interventions sont réalisées dans les 12 départements de Nouvelle-Aquitaine et alentours, avec des garanties longues sur les équipements et un suivi qui ne s’arrête pas à la mise en service. Que le projet concerne une maison individuelle, une copropriété ou un local professionnel, l’accompagnement couvre l’étude, l’installation, les mesures normatives et le suivi dans la durée, comme le détaille une page sur le fonctionnement des panneaux photovoltaïques. Vous pouvez demander un devis gratuit pour connaître le schéma de mise à la terre adapté à votre toiture et démarrer votre projet sur des bases conformes dès le premier coup de perceuse.

Sources

• Obtenir de l’électricité avec des panneaux solaires (Service-public.fr)
• Guide pour installer des systèmes photovoltaïques (Ministère de la Transition écologique)
• Photovoltaique

Questions fréquentes

Quelle est la norme concernant la mise à la terre d’un panneau solaire ?

La NF C15-100 fixe le cadre général des installations basse tension, complétée par le guide UTE C15-712-1 qui détaille les schémas de liaison spécifiques au photovoltaïque.

Quelle est la nouvelle réglementation photovoltaïque pour 2026 ?

Les exigences de conformité restent fondées sur la NF C15-100 et l’UTE C15-712-1, avec un contrôle Consuel systématique avant raccordement ; renseignez-vous auprès de votre installateur sur les évolutions récentes des critères d’examen propres à votre configuration.

Pourquoi relier les panneaux solaires à la terre ?

La mise à la terre protège les personnes contre les défauts d’isolement en écoulant un courant de fuite vers le sol plutôt que vers un contact accidentel, tout en permettant aux dispositifs différentiels de détecter et couper l’installation en cas d’anomalie.

Que se passe-t-il si la mise à la terre n’est pas conforme lors du contrôle ?

Le Consuel refuse l’attestation de conformité, ce qui bloque le raccordement Enedis jusqu’à correction de l’installation et nouvelle visite de contrôle.
