10 m et 50 cm : protégez vos panneaux solaires de la foudre en France

Un impact direct de la foudre sur un panneau solaire reste rare, mais les surtensions induites par un coup de foudre à proximité menacent réellement l’onduleur et l’électronique de l’installation. L’évaluation du risque suit la norme NF EN 62305-2, et la protection repose sur deux piliers : des parafoudres bien placés côté DC et AC, et une mise à la terre conforme.

---

En bref:

• Seules les zones exposées à une forte densité de foudroiement ou équipées d’un paratonnerre nécessitent une étude conformément à la norme NF EN 62305-2 pour dimensionner la protection.
• Les surtensions induites par un éclair à proximité peuvent endommager l’électronique de l’onduleur sans impact direct sur les modules photovoltaïques.
• L’installation de parafoudres de type 1 ou 2 est recommandée en fonction de la configuration du site, avec une attention particulière à la longueur des câbles de raccordement.
• Une mise à la terre et des liaisons équipotentielles bien réalisées sont essentielles pour garantir l’efficacité de la protection contre la foudre.
• Il est conseillé de faire vérifier suite à un orage l’état des câbles, des coffrets, et de contacter un professionnel pour tout doute ou intervention.

---

Table des matières

• Foudre et panneaux solaires : mythe ou réalité ?
• Impact direct ou surtension induite : deux menaces, deux dégâts
• Parafoudres photovoltaïques : quel type installer, et à quel endroit
• Mise à la terre et liaisons équipotentielles : la base de toute protection
• Dimensionner la protection : la méthode pour évaluer votre site
• Après un orage : la procédure à suivre étape par étape
• Notre méthode de terrain face au risque foudre
• Pourquoi une protection adaptée vaut l’investissement
• Protégez votre installation avec un diagnostic gratuit
• Sources
• Questions fréquentes

Foudre et panneaux solaires : mythe ou réalité ?

La foudre choisit son point d’impact selon la hauteur, l’isolement et la conductivité d’une structure, pas selon la présence de silicium sur un toit. Un panneau photovoltaïque posé en toiture, à la même hauteur que la charpente environnante, n’attire donc pas la foudre plus qu’une antenne ou qu’une cheminée.

C’est DEHN, un fabricant allemand spécialisé dans les systèmes de protection foudre, qui tranche le débat le plus clairement : les modules photovoltaïques n’augmentent pas intrinsèquement le risque d’impact direct. Ce que la présence de panneaux change, en revanche, c’est la vulnérabilité de l’installation si la foudre tombe à proximité, à cause de la longueur des câblages et de la sensibilité des composants électroniques.

Deux situations font basculer l’évaluation : une toiture en hauteur, isolée, dans une zone exposée à la foudre, ou la présence d’un paratonnerre sur le bâtiment imposant une liaison équipotentielle spécifique entre les descentes de terre et la structure PV.

Dans ces cas, seule une analyse conforme à la norme NF EN 62305-2 permet de déterminer le niveau de protection requis. Ce n’est pas une case à cocher automatiquement pour toute installation, mais un calcul qui tient compte de la surface du bâtiment, de son exposition et de son environnement.

Impact direct ou surtension induite : deux menaces, deux dégâts

L’impact frappe rarement un panneau photovoltaïque lui-même : il touche plus souvent le bâtiment, une structure métallique voisine ou une ligne aérienne, puis se propage vers l’installation par les câbles. La surtension induite, elle, apparaît dès qu’un coup de foudre tombe à quelques centaines de mètres, sans contact physique avec l’installation.

Les deux scénarios n’abîment pas les mêmes pièces :

• Impact direct ou proche sur la structure : perforation de la boîte de jonction, cellules fissurées, câbles carbonisés au point d’entrée du courant.
• Surtension induite : destruction des composants électroniques de l’onduleur (cartes de commutation, capteurs), déclenchement en cascade des protections différentielles, dégradation silencieuse des diodes bypass des modules.
• Signes de défaillance à surveiller : baisse brutale de production, message d’erreur onduleur après un orage, disjoncteur qui ne réarme plus, odeur de brûlé dans le coffret DC.

C’est l’arithmétique qui justifie la prévention plutôt que la réparation après coup.

Les onduleurs modernes embarquent souvent une protection de type 2 intégrée en usine, mais cette protection native ne suffit pas toujours lorsque les câbles DC sont longs ou qu’un paratonnerre équipe le bâtiment. Dans ce cas, un parafoudre additionnel proche des modules reste nécessaire.

Parafoudres photovoltaïques : quel type installer, et à quel endroit

Un parafoudre n’est pas un composant unique : sa classe dépend de ce qu’il doit encaisser, et son emplacement dépend de la configuration du site.

1. Type 1 : conçu pour absorber un courant de foudre direct, il devient obligatoire dès qu’un paratonnerre équipe le bâtiment ou que la structure se trouve dans une zone à forte densité de foudroiement.
2. Type 2 : le plus courant sur les installations résidentielles, il protège contre les surtensions induites qui remontent par le réseau ou les câbles DC. C’est celui que l’on retrouve généralement intégré dans les onduleurs.
3. Type 3 : complément fin, utilisé près des équipements sensibles pour absorber les résidus de surtension que les deux premiers niveaux n’ont pas totalement écrêtés.

Côté DC, le parafoudre se place au plus près de l’onduleur ou dans le coffret de raccordement des chaînes de modules (le “string box”). La règle pratique établie par les guides d’installation est simple : si la distance entre les panneaux et l’onduleur dépasse 10 mètres, un second parafoudre s’impose côté modules, en plus de celui installé côté onduleur.

Côté AC, le parafoudre se positionne à l’origine de l’installation électrique, au niveau du tableau général (TGBT), en coordination avec les dispositifs de protection déjà présents sur le réseau de distribution. La norme UTE C15-712-1 encadre précisément cette implantation selon le niveau d’exposition du site.

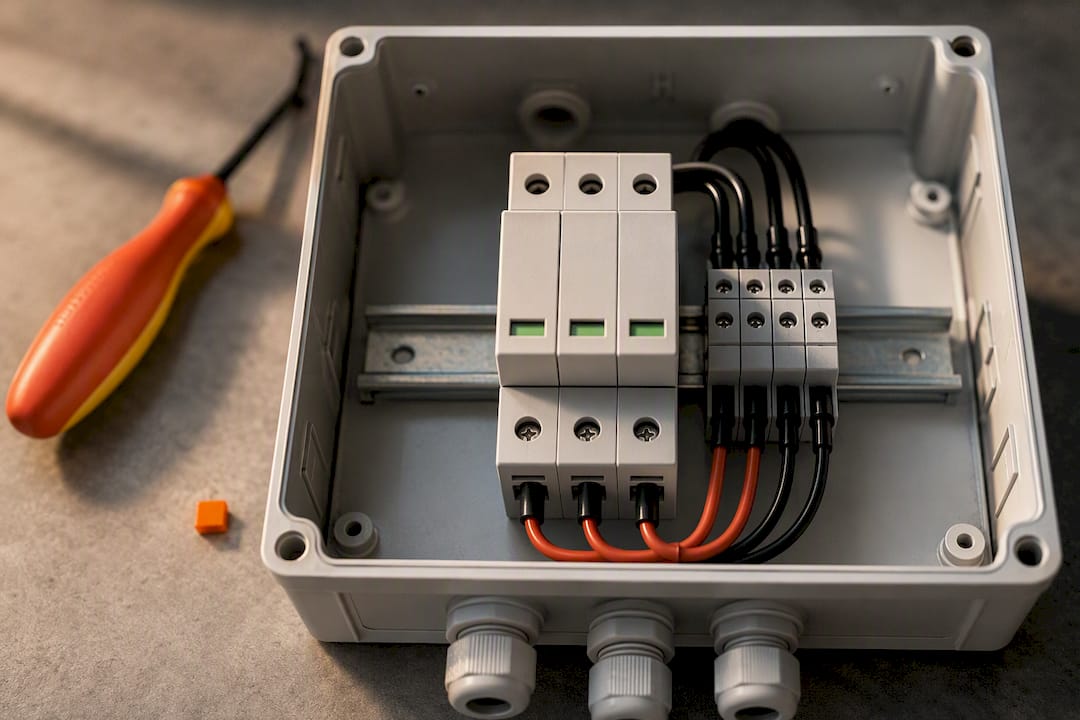

Un détail technique fait toute la différence dans l’efficacité réelle du dispositif : la longueur des connexions entre le parafoudre et les bornes qu’il protège. Ces liaisons (notées d1 et d2) doivent rester inférieures à 50 centimètres au total.

Conseil de pro : Un parafoudre mal câblé, avec des liaisons trop longues, perd une bonne partie de son efficacité, même s’il affiche les bonnes caractéristiques sur sa fiche technique. La qualité du câblage compte autant que le choix du produit.

Mise à la terre et liaisons équipotentielles : la base de toute protection

Un parafoudre bien choisi ne sert à rien si le reste de l’installation solaire n’est pas correctement relié à la terre. La mise à la terre et l’équipotentialité forment la première ligne de défense, celle qui empêche les différences de potentiel dangereuses entre les éléments métalliques.

Concrètement, cela signifie interconnecter :

• Les cadres des modules entre eux et avec les rails de fixation.
• Les rails de fixation avec la structure métallique de la toiture, si elle existe.
• Les coffrets de raccordement DC et AC avec le réseau de terre général du bâtiment.

Sur une toiture résidentielle classique, ce maillage reste simple à mettre en œuvre lors de l’installation, mais il devient impératif dès qu’un paratonnerre est présent. DEHN souligne qu’en présence d’un paratonnerre, la liaison équipotentielle entre les éléments métalliques du système PV et le réseau de descente de terre évite les arcs électriques qui peuvent se former entre deux masses au potentiel différent.

Cette équipotentialité a aussi un effet direct sur la sécurité incendie de l’installation : un défaut d’isolement côté DC non détecté, combiné à une masse mal reliée à la terre, multiplie le risque d’arc électrique prolongé. Vérifier régulièrement le contrôle d’isolement du champ photovoltaïque fait donc partie intégrante de la stratégie de protection contre la foudre, pas seulement de la maintenance électrique courante. Pour aller plus loin sur les exigences réglementaires globales, notre page sur l’installation solaire conforme et sécurisée détaille les points de contrôle attendus.

Dimensionner la protection : la méthode pour évaluer votre site

Chaque toiture a son propre profil de risque. Voici les critères à croiser avant de choisir vos protections :

1. Densité de foudroiement locale : les données de Météo France sur la foudre permettent de situer votre région sur l’échelle d’exposition, un paramètre central de l’analyse NF EN 62305-2.
2. Présence d’un paratonnerre sur le bâtiment, qui impose systématiquement un parafoudre de type 1.
3. Longueur des câbles DC entre modules et onduleur : au delà de 10 mètres, prévoyez un second point de protection.
4. Caractéristiques techniques du parafoudre à comparer sur la fiche produit : le courant maximal admissible (Imax), le courant nominal (In), le niveau de protection en tension (Up) et la tension maximale du réseau continu (UcPV). Ces valeurs doivent être compatibles avec la tension et le courant réels de votre champ photovoltaïque, sous peine d’une protection sous dimensionnée ou inefficace.

Sur le terrain, une visite technique sérieuse vérifie systématiquement la distance modules-onduleur, l’état des liaisons de terre existantes, la présence ou non d’un paratonnerre, et la conformité des protections déjà installées à la norme NF C 15-100 pour la partie courant alternatif.

Après un orage : la procédure à suivre étape par étape

Un orage violent à proximité justifie une vérification, même sans dommage apparent.

• Coupez l’installation au niveau du sectionneur DC et du disjoncteur AC avant toute inspection visuelle.
• Observez l’état des câbles, des coffrets et des connecteurs, sans toucher aux éléments sous tension.
• Ne réintervenez pas vous même sur le circuit DC : seul un professionnel formé doit effectuer un contrôle d’isolement ou remplacer un composant suspect.
• Faites vérifier l’onduleur : un message d’erreur ou un redémarrage en boucle signale souvent une carte endommagée.
• Contactez un installateur certifié dès qu’un doute persiste, et photographiez les dégâts visibles pour votre déclaration auprès de votre assureur. Notre article sur l’assurance des panneaux solaires détaille les démarches à suivre.

Notre méthode de terrain face au risque foudre

Chaque étude de projet intègre une lecture concrète du risque foudre, pas seulement un calcul de rentabilité solaire.

• La distance entre les modules et l’onduleur est systématiquement mesurée pour appliquer, ou non, la règle des 10 mètres.
• Un schéma de liaison équipotentielle adapté à la configuration réelle de la toiture est établi avant la pose.
• Les parafoudres sont sélectionnés selon des valeurs compatibles avec les modules installés.
• Nous couvrons l’installation par nos garanties longues, jusqu’à 30 ans, qui incluent le suivi des composants sensibles à la surtension.

Un diagnostic gratuit permet de savoir précisément où vous en êtes, avant même de parler travaux.

Pourquoi une protection adaptée vaut l’investissement

Nous le constatons projet après projet : prévenir un incident foudre coûte toujours moins cher que réparer un onduleur grillé ou remplacer des modules endommagés. Nous ne recommandons jamais une protection standardisée, mais une analyse propre à chaque toiture, à sa hauteur, son exposition et son environnement. Contactez nous pour un diagnostic personnalisé de votre installation.

— FranceHabitatENR

Protégez votre installation avec un diagnostic gratuit

Contrairement à une simple fiche technique de parafoudre achetée en ligne, une évaluation complète de la toiture est nécessaire avant de préconiser une protection foudre, ce qui évite le sous dimensionnement ou la dépense inutile sur un site peu exposé.

L’intervention couvre plusieurs départements de Nouvelle Aquitaine, avec des modules solaires de qualité et des garanties longues qui couvrent l’installation dans la durée. Chaque étude intègre la vérification des longueurs de câbles, le schéma de liaison équipotentielle et le choix de parafoudres conformes aux normes NF EN 62305 et NF C 15-100. Si vous envisagez une nouvelle installation ou souhaitez sécuriser un système existant, demandez votre devis gratuit pour un projet solaire et obtenez une évaluation concrète de votre exposition au risque foudre.

Sources

Pour aller plus loin sur les aspects normatifs et techniques abordés dans cet article :

• DEHN — Protection des installations photovoltaïques
• Sitelec — protection foudre installations PV

Questions fréquentes

Est-ce que la foudre peut affecter les panneaux solaires ?

Oui, mais surtout par surtension induite plutôt que par impact direct : un coup de foudre à proximité suffit à endommager l’onduleur ou l’électronique de l’installation sans jamais toucher physiquement les modules.

Les panneaux photovoltaïques sont-ils sensibles aux orages ?

Les modules eux mêmes résistent bien aux orages classiques, mais les câblages longs et les composants électroniques de l’onduleur restent vulnérables aux pics de tension générés par un impact proche.

Le parafoudre est-il obligatoire pour les panneaux solaires ?

Il devient obligatoire lorsque le bâtiment dispose d’un paratonnerre ou se situe dans une zone à forte densité de foudroiement, selon l’analyse de risque prévue par la norme NF EN 62305-2 ; en dehors de ces cas, il reste une protection fortement recommandée.

Les orages représentent ils un risque pour les onduleurs ?

Oui, l’onduleur figure parmi les composants les plus exposés aux surtensions induites, car il concentre l’électronique sensible de l’installation ; un parafoudre de type 2 correctement dimensionné réduit nettement ce risque.
